長久以來，一直想圓父親成立鉋刀陳列館的夢，實體陳列館或許還無法成行，至少台灣鉋網路陳列館先進行。

洋臻工房成立官網，一方面圓鹿港司 陳瑞華師傅的夢想，傳遞台灣鉋文物、文化；一方面將在網路上傳遞台灣鉋應用、使用知識；另方面販售工具商品，將所得做為維持台灣鉋網路陳列館的運作經費。

或許這樣的想法曲高和寡，但至少能將台灣木工鉋文化輾轉延續。

這個部落格的資料，將陸續遷移到洋臻工房官網，歡迎舊雨新知共襄盛舉。

關於台灣鉋相關知識將收編於台灣鉋故事館中

⟪臺灣傳統木作手工具鉋之平鉋規格圖繪⟫內文介紹

⟪臺灣傳統木作手工具鉋 之 平鉋規格圖繪⟫

頁面180mmx260mm，全冊共128頁。

內頁120P 雪銅紙（和前兩本鉋書的紙張相同）

封面

封面木紋：赤皮

目錄

單元頁

⟪臺灣傳統木作手工具鉋 之 平鉋規格圖繪⟫共3單元，分別為：

I.臺灣平鉋刀刃工法

II.刀刃規格圖繪

III.臺灣平鉋規格圖繪

⟪臺灣傳統木作手工具鉋 之 平鉋規格圖繪⟫偏重台灣平鉋所採用的刀刃記錄，佔內文將近1/2內容。

許多木友專注鉋刃收集，但是究竟收集的是什樣的刀？年代、日本刀、台灣刀如何分辨？

在台灣鉋產業鼎盛時期，有些台灣鉋刃製工精緻，與日本刀外貌難分軒轅，有時行家也難以分辨，製鉋業與打鐵業之間有個共通的秘密，只有自家人才知道分辨日本刀和台灣刀的小秘訣。

想知道？？

在單元I.<臺灣平鉋刀刃工法>中～

鉋刀製作，刀刃的車工有關鍵性影響，刀刃斜面該如何設定？入嵌鉋的刀耳該設定多寬？除了書中所提供的數據之外，假如遇到書中沒有提供的數據資料，自己該如何舉一反三？

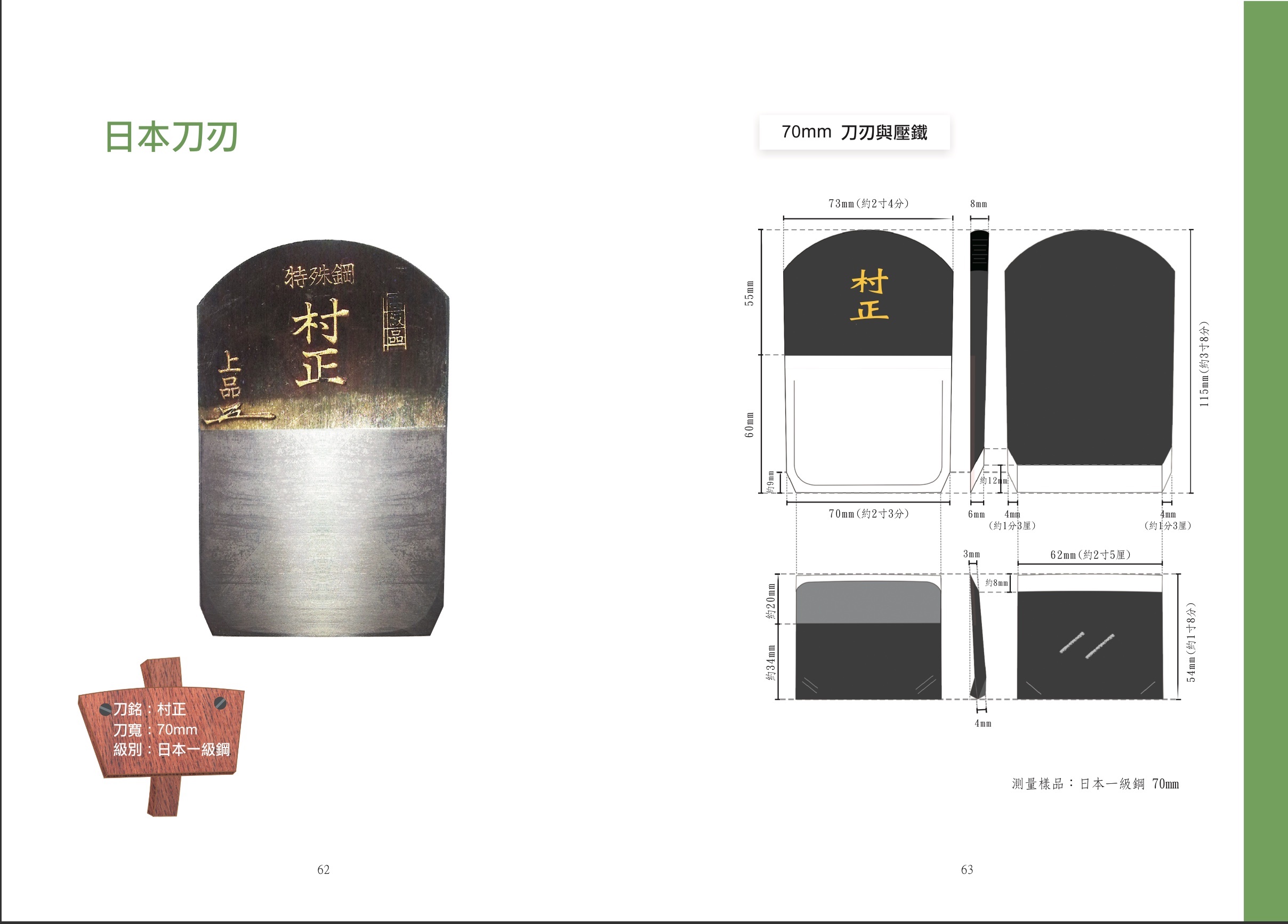

答案在單元I.<臺灣平鉋刀刃工法>與II.<刀刃規格圖繪>

台灣傳統木鉋在木工機械崛起之後被忽略了，以致台灣鉋文化逐漸被消失。在與歐洲木友交流過程，明白先民鉋技術累積不易。鉋文化也象徵先民篳路襤褸的過程，祖先留下的木工技藝不能丟，每項工具的問世都有其出現軌跡，百年前的故事僅能從耆老口中還原部分，而近五十年的鉋發展則能詳細記錄。故在⟨臺灣平鉋規格圖繪⟩單元中除了記錄平鉋的實相、繪圖之外，也穿插近代的鉋發展故事，帶入近代平鉋發展的緣由。

一直以為金屬鉋是現代的發明，如果有人說～一千年前就有金屬鉋出現，你會相信嗎？

如果說五百年前的金屬鉋已出現華麗的藝術品，會驚訝嗎？

與數百年前的鉋工藝相較，現代鉋的工法相形保守平凡。

小中鉋內文，記錄小中鉋的起源與一千多年前歐洲鉋不謀而合的巧合發明。

是現代與過去有著千絲萬縷的牽引，還是現代木工穿越時空回到過去？

每個國家都有自己國家的鉋文化、鉋樣式，台灣呢？台灣當然也有，把手的推式鉋工法就是台灣鉋的象徵。而且筆者發現台灣鉋把手工法與其他國家有把手的鉋工法相較下，獨豎一格且精密技法，這項工法一定要鉅細靡遺記錄。

短鉋的推把，在僅8分地的空間是如何嵌入且屹立不搖？

這是先民的智慧！更詳細的短鉋把手工法在94頁。

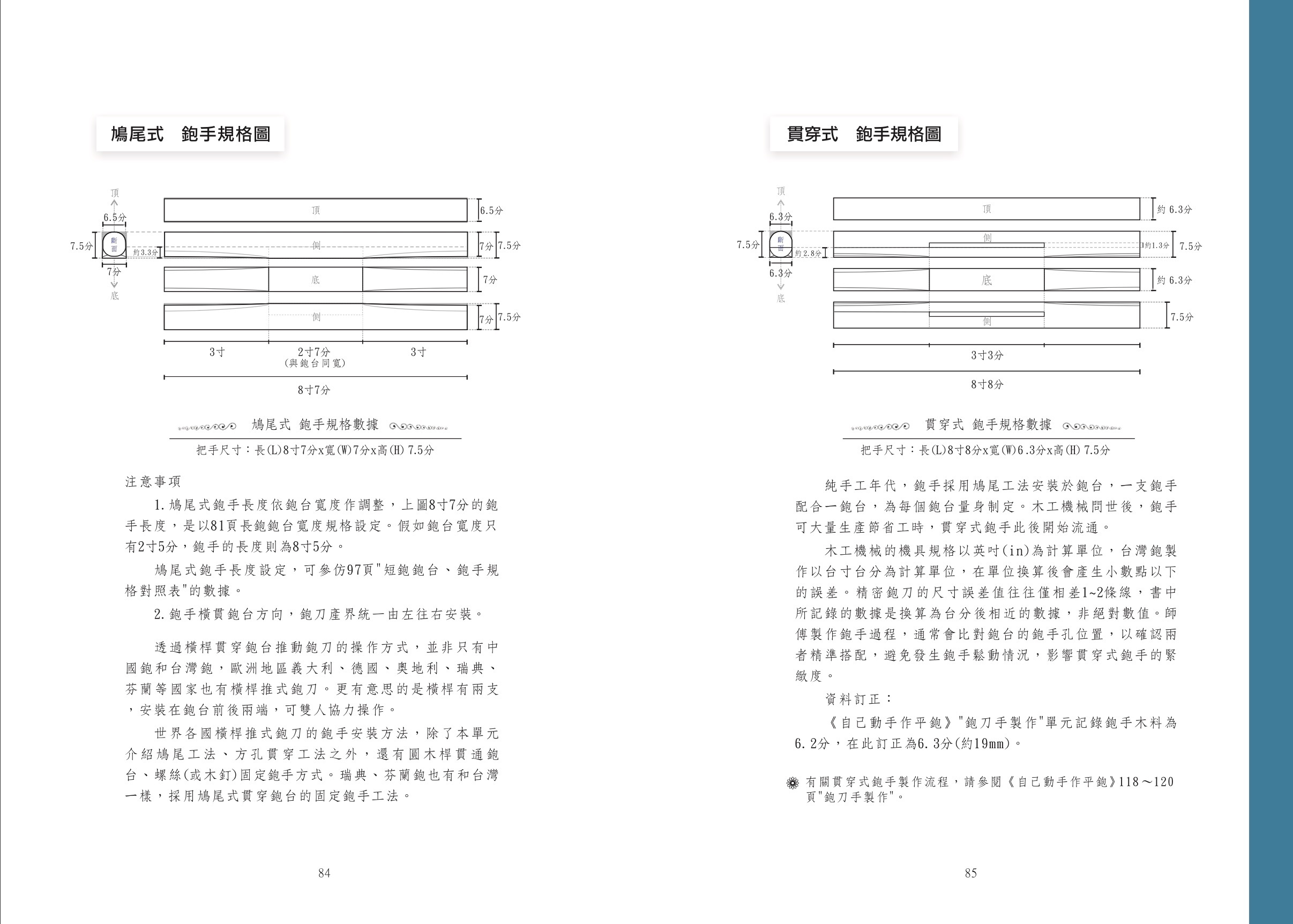

推式把手是台灣鉋的精神象徵，書中除了短鉋把手工法，也列出現代的貫穿式及鳩尾式把手。

書，是不會說話的老師。

⟪臺灣傳統木作手工具鉋 之 平鉋規格圖繪⟫不只記錄先民留下的鉋製作工法（刀刃規格），也記錄台灣鉋開發及台灣鉋百年演變軌跡。

我們身處台灣木工領域，我們都在寫歷史，我們記錄前人的腳步，後人記錄我們的足跡，這就是我們的歷史，我們的文化。

第四本鉋書的部分樣貌

內圓鉋、外圓鉋

三角鉋

南京鉋

自己動手做微型小鉋



誰說姐姐不會做鉋刀，這不是鉋刀嗎？

姐姐可不是只有嘴巴會說鉋刀，還會動手做鉋刀。

大鉋刀小鉋刀一樣都是鉋刀嘛！

從小對迷你小物特別著迷，小時候看哆啦Ａ夢的道具可以將實物縮小，就幻想著住在小人國世界。（純粹幻想）😍

現在看到木工朋友製作木作品前先打樣做縮小版樣品，覺得好厲害！真希望自己也可以將家裡的鉋刀通通都縮小！🤩

於是...幾年前就開始思考微縮版小鉋刀的規格，想了很久～究竟縮小多少比例比較恰當...想了許久...想煩了～沒結果就放棄了。😞

幾年過去了，有時在網路上看到別人製作迷你版的小鉋刀，心裡覺得對方超厲害的，想想自己手上有這麼多專業數據，卻做不出心中的微縮版小鉋。😖

疫情期間減少外出，幾乎宅在家，某天突然福至心靈💡，腦力頓開想通製作微縮版小鉋的規格設定，於是著手進行製作。

製作微縮版小鉋最困難的是尺寸設定，既然尺寸問題解決了，鑿膛挖孔就簡單了。製鉋師傅怎麼做鉋刀，按表操課就對了。⚒

於是....

微縮版迷你小鉋誕生了！

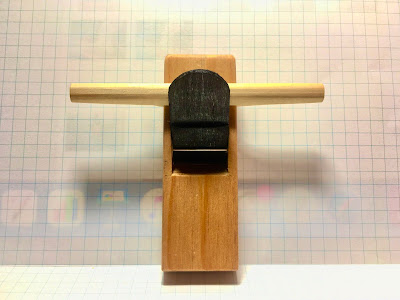

我做的第一支鉋刀

這是第二支

做了兩支鉋刀之後，成就感滿滿。在準備製作第三支鉋刀時，覺得速度太慢了。因為為求完美，規格尺寸是按正常版鉋的規格比例微縮，所以先製作規格表，然後按規格表上的尺寸在電腦上繪圖，之後才開始著手製作。但是慎重是有代價的，比例抓的完美，製作出的成品就是縮小版的鉋刀。

兄弟檔小鉋

就這樣將⟪臺灣傳統木作手工具鉋⟫書中的平鉋類的平鉋都製作規格表，畫上規格圖，然後再著手製作。

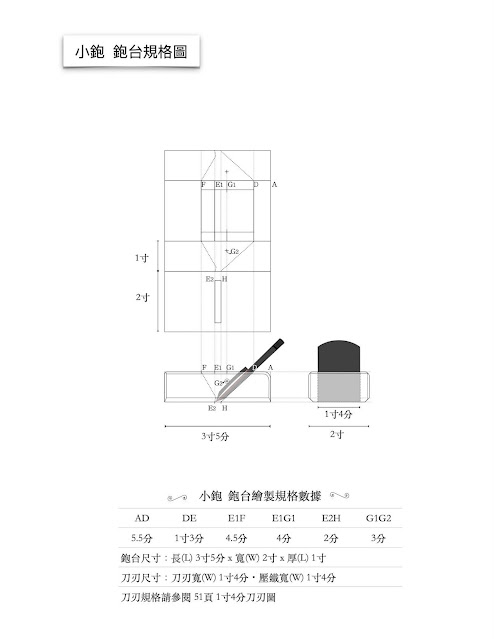

小鉋的規格數據表及規格圖

各類平鉋當中，最難繪圖的是短鉋，最複雜工法也是短鉋，光是要將把手相嵌在鉋台上，尺寸計算要相對精準，不然把手與鉋台的密合度就失準。光是花在分解短鉋工法的時間就耗了數天時間，真慶幸我有武功秘笈，不然憑我半吊子的功夫如何能洞悉短鉋精髓。

姐姐不做就罷了，既然做了當然要排除萬難完成，就這樣～～～

完成了小鉋、中小鉋、小中鉋、中鉋、長鉋、合鉋、短鉋、立鉋、不同角度鉋，共15種款式。

製作過程做記錄是一定要的啦！

為了做小玩具而製作一本小書，這種人大概應該異於常人吧！

而且還用線縫製，外加一個書殼！（這應該是神經質級數）

掌中書厲害吧！

這本小書只有7x10mm，雖然姐姐眼力很好，看掌中書，做迷你鉋，但看著#6號字也是挺辛苦的。後來將它放大一點，改B5尺寸（14.8x21mm）。

左邊B5版（14.8x21mm），右邊掌中書（7x10mm）。

台灣早期流通的漢式鑿

目前流通台灣木工市場的鑿刀約分日式鑿、西式鑿、漢式鑿，其中常見普及的是日式鑿。

“鑿刀入門篇＿ 如何選擇適合的鑿刀？打鑿、修鑿、三角鑿介紹”

這篇文章所介紹的鑿刀是目前木工商店常見的鑿刀工具，屬於日式鑿的打造工法。

日式鑿已介紹過了，這次就閒聊...先民從中國帶到台灣的漢式鑿。

先辨識日式鑿和漢式鑿的差異

漢式鑿

日式鑿

看出兩者的差別嗎？

再來一張圖

漢式鑿

日式鑿

三十年前，漢式鑿與日式鑿的打造工法普遍存在木工市場。

隨著時代演進，傳統木工工藝式微，傳統打鐵工業隨著匠師的高齡化，隨著匠師退休而自然淘汰。近十年，有能力製作『開管』漢式鑿的匠師都已高齡七十歲以上，因此近十幾年已不見開管式的漢式鑿流通市面，普遍所見以日式鑿為主流。

目前市面上可見到的漢式鑿類型

杯鑿

圓鑿

花鑿

杯鑿：因為外型像杯子而稱為”杯鑿“。

規格：1寸4分(42mm)～2寸(60mm)，

用在哪裡？

屬於大規格鑿刀型態，目前大木作木工建築還會用到”杯鑿“；鉋刀製作也會用到。

製作鉋刀/鑿刃口

圓鑿：分外鋼圓鑿、內鋼圓鑿，目前以生產外鋼圓鑿為主。

規格：3分(9mm)～1寸2分(36mm)

用在哪裡？

任何修圓木作工法，竹管工藝也常使用。

花鑿：這個名詞一般木工比較陌生，花鑿另一個名詞是“雕刻刀”。使用刀具雕花、鳥、獸、山水...等木雕，俗稱”鑿花“（台語：刻花），”鑿花“的工具稱為“花鑿”。

”花鑿“（雕刻刀）除了之前介紹的雕刻刀系列之外，另外有安裝木柄的類型。

https://lugangsi.blogspot.com/2015/12/part-2.html

目前沒有木柄的花鑿圖片，先參閱中國的鑿子吧！

擷取自介紹中國工具的影片～鑿子

圖片中，中國鑿的工法是不是和台灣早期打造的鑿刀工法相似。

已經失落的漢式鑿

厚鑿

薄鑿

前：薄鑿  後：厚鑿

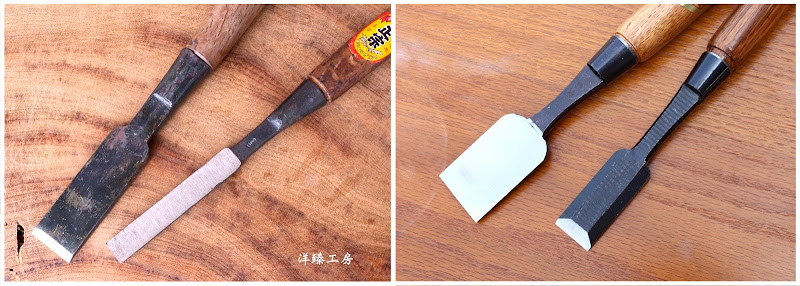

漢式鑿的厚鑿相當於日式鑿的打鑿（追入平待）；漢式鑿的薄鑿相當於日式鑿的修鑿（平待）。

左：漢式厚鑿                                 右：日式打鑿

左：漢式薄鑿                                 右：日式修鑿

漢式鑿是先民於明、清時期帶到台灣的鑿具打造技術，日式鑿是日治時期由日人引進的鑿具打造技術，不管漢式鑿或日式鑿，都是台灣木工工具的演化史。

身為木工人，使用木工工具，也要了解木工工具發展史。
